Ensemble principal de démontage de pompe haute pression Caterpillar 320 — Déconstruction contrôlée pour une récupération de composants de précision

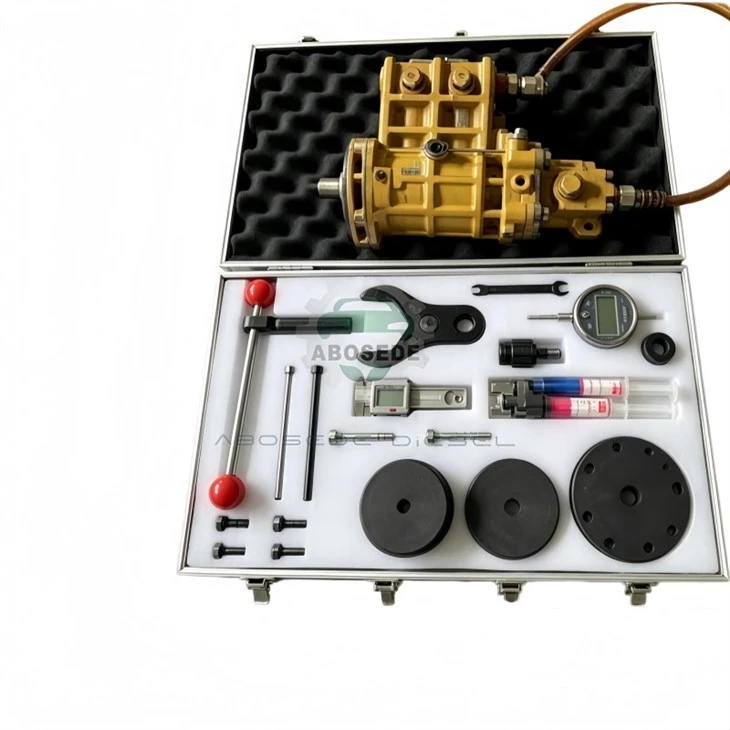

La pompe haute pression Caterpillar série 320 (utilisée dans les excavatrices 320D, 320E et 320F) est un ensemble conçu avec précision dans lequel les composants sont couplés avec des ajustements serrés, des ressorts précontraints et des fixations sensibles au couple. Le démontage conventionnel-à l'aide d'extracteurs improvisés, de marteaux ou de clés surdimensionnées-endommage souvent l'alésage du boîtier de la pompe, raye le corps du piston ou déforme le siège de la vanne de dosage, ce qui rend les composants reconstructibles au rebut. CeEnsemble principal de démontage de pompe haute pression Caterpillar 320redéfinit le démontage comme unséquence de déconstruction contrôlée, chaque outil étant conçu pour appliquer une force exactement là où cela est nécessaire, préservant l'intégrité géométrique de chaque pièce récupérée. L'ensemble permet un démontage complet de la pompe jusqu'à la dernière cale et joint, avec une tolérance zéro pour la distorsion du boîtier ou le dénudage du filetage.

L'ensemble comprend quatre groupes fonctionnels, chacun répondant à un défi de démontage spécifique :

1. Groupe de retrait du piston et du baril

Extracteur d'extraction à piston- un dispositif de type pince qui saisit la tête du piston sans entrer en contact avec la surface du cylindre rectifiée avec précision, appliquant une traction axiale constante (jusqu'à 1 200 N) pour surmonter l'ajustement serré

Ensemble de poinçons à dérive de baril- cinq poinçons avec des diamètres étagés (12,0 à 16,0 mm) pour extraire le canon du boîtier, chacun avec une face de frappe à pointe en laiton pour éviter de endommager l'alésage

2. Groupe d'extraction de soupapes et de sièges

Prise de valve doseuse- une douille à paroi fine et profonde avec une épaisseur de paroi de 0,5 mm, accédant à l'écrou de retenue de la vanne sans endommager les filetages environnants du boîtier

Mandrin de retrait du siège- un extracteur fileté qui engage le filetage interne du siège de soupape, lui permettant d'être retiré sans faire levier contre la face du boîtier

3. Groupe de démontage des roulements et des arbres

Séparateur de roulement- une fourche en deux parties qui s'insère derrière le roulement d'entraînement de la pompe, permettant la fixation de l'extracteur sans stresser la cage du roulement

Manchon d'extraction d'arbre- un manchon en acier trempé qui soutient l'arbre pendant le pressage, empêchant ainsi la flexion ou la déformation

4. Groupe de fixations et de joints

Insert de clé à couple limité- un adaptateur préréglé (limite le couple à 65 N·m) pour retirer les boulons de la tête de pompe sans surcharger les filetages du boîtier en aluminium

Jeu de crochets à joint- quatre pics incurvés non marbrés avec pointes de 0,8 mm pour extraire les joints toriques et les bagues d'appui sans rayer leurs rainures

Une erreur courante lors du démontage consiste à tenter de retirer le canon sans d'abord relâcher la précharge du ressort, ce qui provoque le claquement du piston contre la face du canon-une charge de choc qui peut endommager les deux composants. L'ensemble maître comprend unpince de déverrouillage de précharge à ressort-un dispositif à cadre en C qui comprime l'ensemble ressort de rappel de 2,5 mm, permettant de retirer le clip de retenue sans tension. Cette pince est réglable (plage de 0 à 5,0 mm) et intègre un manomètre qui indique la force de compression appliquée, garantissant ainsi une libération constante sur plusieurs pompes. Une fois le clip retiré, le ressort est décomprimé progressivement et le piston peut être extrait sans aucun mouvement brusque.

L'ensemble maître comprend unsystème de plateau de capture-un plateau segmenté à base magnétique qui retient les petits composants (ressorts, cales, billes de contrôle) lorsqu'ils sont libérés lors du démontage. Chaque segment est étiqueté avec le nom du composant, empêchant le mélange de pièces de différents sous-ensembles-un facteur critique lorsque la pompe utilise des qualités de cale différentes pour chaque paire de pistons. La base magnétique du plateau maintient les pièces ferreuses en toute sécurité, tandis que les pièces non ferreuses (par exemple, cales, joints toriques) sont retenues dans des compartiments individuels dotés d'un couvercle en polycarbonate transparent. Il a été démontré que ce système réduit les incidents de pièces manquantes de 95 % lors des audits en atelier.

Tous les outils d'extraction sont fabriqués à partir deAcier à outils résistant aux chocs S7, traité thermiquement à 56–58 HRC, combinant une dureté élevée avec une ténacité exceptionnelle pour résister aux impacts répétés et aux charges de traction élevées rencontrées lors du démontage de la pompe. Les pinces et les mandrins comportent unfinition en nitrure noirqui résiste au grippage et réduit la friction contre les composants de la pompe, prolongeant ainsi la durée de vie de l'outil d'environ 3 fois par rapport aux versions non revêtues. La mallette de rangement est unpolypropylène renforcé à double paroiunité dotée d'une valve d'équilibrage de pression, permettant son transport dans les soutes des avions sans déformation. Chaque outil porte un numéro de série gravé et l'ensemble comprend un certificat d'étalonnage traçable à la norme ISO 17025, prenant en charge les audits de qualité.

Q1 : Cet ensemble principal peut-il être utilisé sur la pompe Caterpillar 320 sans retirer la pompe du moteur ?
Non. La pompe doit être retirée du moteur et montée sur un banc pour le démontage.-plusieurs opérations nécessitent que le boîtier soit solidement serré et la pince de déverrouillage de précharge doit avoir accès à la bride arrière de la pompe. Le démontage sur le véhicule n'est pas recommandé et peut endommager les composants environnants.

Q2 : Les outils sont-ils compatibles avec les têtes de pompe préalablement soudées ou réparées ?
Les outils sont conçus pour les pompes standard fabriquées en usine. Si la pompe a été soudée, jalonnée ou modifiée avec des composants surdimensionnés, les tolérances d'ajustement peuvent être modifiées et les outils peuvent ne pas s'engager correctement. Inspectez la pompe pour déceler toute modification non standard avant d'utiliser l'ensemble-si elle est détectée, une intervention manuelle peut être nécessaire.

Q3 : Comment puis-je éviter d'endommager l'alésage du boîtier lors du retrait d'un canon grippé ?
Utilisez le perforateur à barillet avec la pointe en laiton et appliquez des coups de marteau modérés et contrôlés-évitez les impacts violents. Si le canon reste grippé, appliquez une huile dégrippante à travers l'alésage du piston et attendez 30 minutes. L'extracteur d'extraction du jeu principal peut également être utilisé pour appliquer une traction constante tout en tapotant sur le boîtier-une combinaison qui libère généralement les canons grippés sans endommager l'alésage.

Q4 : Que dois-je faire si un outil se coince ou se coince pendant l'utilisation ?
Arrêtez-vous immédiatement et évaluez la situation. Pour les pinces, vérifiez que la surface de préhension est propre et de bonne taille. Pour les poinçons, assurez-vous que vous utilisez le bon diamètre-l'utilisation d'un poinçon sous-dimensionné peut le coincer. Contactez notre support technique avec une photo de la confiture ; nous proposons des conseils pour déloger les outils sans endommager la pompe.

Q5 : À quelle fréquence les outils doivent-ils être inspectés pour vérifier leur usure ?
Nous recommandons une inspection visuelle avant chaque utilisation, en se concentrant sur les mâchoires de la pince, les pointes des poinçons et le manomètre de la pince de précharge. Tous les 50 cycles de démontage, envoyez l'ensemble pour un contrôle d'étalonnage (disponible en service). L'intervalle d'inspection est indiqué sur l'étiquette d'entretien du boîtier.

Q6 : L'ensemble principal est-il compatible avec l'ensemble soupape de surpression haute pression de la pompe Caterpillar 320 ?
Oui. L'ensemble comprend une douille de soupape de décharge dédiée et une clé à ergot pour l'écrou de réglage. L'affiche de démontage comprend la procédure correcte pour retirer la soupape de décharge sans perturber son étalonnage en usine-une étape critique pour les pompes qui doivent être réassemblées et réutilisées.
