Kits de réparation d'injecteur CAT C7/C9 et outillage spécialisé pour les systèmes à rampe commune HEUI

Conçu pour l'architecture HEUI à usage moyen-de Caterpillar, notreKits de réparation d'injecteur C7/C9et correspondantensembles d'outils de démontage/montagefournir une solution d'atelier complète pour restaurer la précision de l'injection de carburant dansChenille C7etC9 ACERTunités de puissance. Ce package intégré combine des consommables de qualité OEM-de qualité-y compris des pistons, des buses, des électrovannes et des joints statiques-avec des fixations spécialement-conçues pour éliminer les rayures sur l'alésage et la distorsion du filetage lors de la révision. Pour les baies de service traitant des valeurs de réglage de carburant irrégulières ou du frottement classique des injecteurs C9, ce système comble le fossé entre le remplacement complet de l'unité et une remise à neuf fiable en interne.

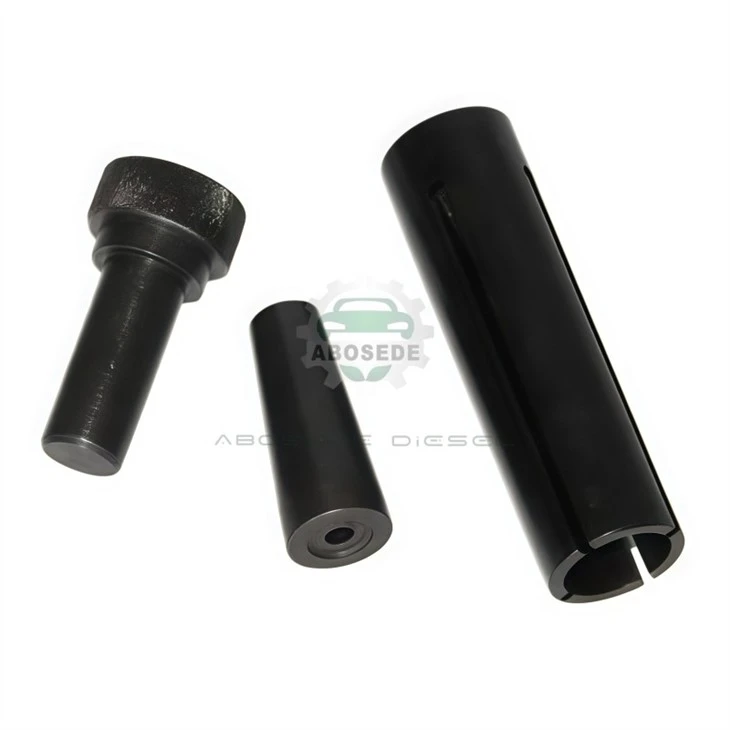

Cette solution de service est calibrée dimensionnellement pour les exigences de pression extrême duCaterpillar HEUI (injecteur-pompe électronique hydraulique)système de carburant, où les pressions d'actionnement dépassent régulièrement23 000 livres par pouce carré. LeKit de réparation injecteur C7/C9englobe toutes les-interfaces sujettes à l'usure : unensemble piston et canon trempésavec des tolérances de jeu inférieures-microniques, unressort de rappel à haute-tensionpréréglé sur la pression d'ouverture OEM, unélectrovanne de commandepour une modulation électronique précise et une suite complète de joints comprenantJoints annulaires à base de téflon-etJoints toriques Viton-formulé pour résister à la dilution du carburant et à la dégradation thermique. L'outillage de support est forgé à partir d'acier au chrome-vanadium, doté d'unclé pour écrou de buse(AZ0094-08), unextracteur de piston(AZ0094-02), et unplaque de fixation d'étau(AZ0094-07) avec des berceaux profilés qui maintiennent solidement le corps de l'injecteur pendant le démontage.

Couvertures de compatibilité principalesChenille C7etC9 ACERTmoteurs, fréquemment spécifiés dansClasse 8 sur les-tracteurs routiers, Moissonneuses-batteuses agricoles, etExcavatrices de chantieret chargeuses sur pneus. Une documentation technique spécifique confirme le montage précis des préfixes de série du moteurC7S1-UPet9ZJ1-UP. Au-delà de ces variantes principales, la géométrie du luminaire s'étend au pré-ACERT3126B HEUIet3126Eplates-formes de moteur, démontrant l'adaptabilité des plaques d'étau et des extracteurs sur des architectures de cylindrée similaires.

Composant / Outil	Référence de la pièce	Spécification / Fonction
Ensemble piston et barillet	195-6169 / 219-5598	Dégagement inférieur au{{0}micron, indice de 23,000+ psi
Électrovanne de commande	264-4935 / 279-1781	Actionnement électronique, résistance de bobine 0,6–1,0 Ω
Kit de joints (Téflon/Viton)	310-7257 / 310-7259	Résistance aux cycles de carburant et thermiques
Clé pour écrou de buse	AZ0094-08	Entraînement hexagonal, couple maximum de 90 pi·lb
Plaque de fixation d'étau	AZ0094-07	Support profilé, montage C7/C9/3126B/E

Commencez par monter l'injecteur dans leplaque de fixation d'étau, puis employez leextracteur de pistonpour extraire le piston interne axialement, en évitant la force de rotation qui pourrait rayer les parois de l'alésage. Lors du remplacement des composants internes usés et de l'installation de nouveaux joints, la réinstallation nécessite une gestion précise du couple : leboulons de serrage d'injecteurdoit passer par un processus en deux -étapes-une première20 N·mpré-couple, suivi d'unVirage angulaire à 90 degréspour atteindre la charge de serrage spécifiée. Pour le remplacement du manchon d'injecteur, utilisez l'outil d'installation dédié (analogue au 221-9777) pour placer le manchon uniformément, en appliquant un composé de retenue (similaire au 4C-9507) exclusivement sur le diamètre extérieur du manchon tout en garantissant un contact sans composé avec leJoints toriquespour empêcher l'extrusion sous-cyclage à haute pression.

Déployer un niveau professionnel-Kit de réparation d'injecteur C7/C9 et ensemble d'outillageoffre un avantage significatif en matière de retour sur investissement par rapport au remplacement en gros des unités OEM. Le reconditionnement au niveau des composants réduit considérablement les dépenses en pièces tout en conservant le corps d'injecteur d'origine et les fichiers d'étalonnage de l'ECM, évitant ainsi les procédures de reprogrammation complexes. La restauration des orifices de buse usés et du jeu des soupapes de commande s'attaque directement aux principaux modes de défaillance HEUI : elle corrige la migration du carburant dans l'huile moteur, stabilisetaux d'équilibrage des injecteurssurveillé viaLogiciel ET Catet réduit les dommages abrasifs induits par la suie-qui accélèrent l'usure des roulements du turbocompresseur. Cette capacité de service permet aux ateliers de réparation d'offrir une alternative compétitive et de qualité -validée aux pièces provenant des concessionnaires-tout en garantissant des marges qui reflètent la compétence technique requise pour l'entretien HEUI.

T1. Quelle durée de vie opérationnelle pouvons-nous attendre d'un injecteur reconstruit à l'aide de ce kit par rapport à un nouveau remplacement OEM ?
A.Un injecteur correctement reconditionné à l'aide de ces restaurations internes de qualité OEM-75 % à 85 % de l'espérance de service initiale, se traduisant à peu près par3 000 à 4 500 heures de fonctionnement, sous réserve de-l'état de la pompe à huile haute pression et de la qualité de la filtration du carburant.

Q2. Cet outillage permet-il un remplacement sûr du solénoïde sans endommager l'ensemble de bobine électromagnétique ?
A.Oui. Le kit comprendpince anti-magnétique (AA2938-00)et dédiéTournevis Torx (AC0455-10/20/25)pour le démontage du boîtier de canette, empêchant la magnétisation résiduelle de l'armature qui provoque le frottement.

Q3. Ces composants de réparation peuvent-ils être appliqués aux injecteurs Ford 6.0L Powercourse HEUI ?
A.Non.La géométrie du corps de l'injecteur C7/C9 est distinctede la variante Ford. Nos références de joints (310-7257/310-7259) sont spécifiquement adaptées aux alésages de culasse Caterpillar.

Q4. Quels paramètres de diagnostic confirment une défaillance mécanique de l'injecteur plutôt qu'une dégradation de la pompe à huile haute-pression ?
A.Les diagnostics préalables-à la révision incluent unfuite de pression du système de carburant-hors testaux côtésChenille ETsurveillance des « taux de solde ». Les écarts supérieurs à ± 3–5 mm³/course confirment l'usure mécanique ; des taux uniformément bas indiquent des problèmes de pompe ou de vanne IPR.

Q5. Les rondelles du connecteur de carburant haute-pression et les joints en cuivre sont-ils inclus dans le kit de réparation complet ?
A.Oui. Le kit complet comprend toutes les rondelles d'étanchéité haute-pression, les joints de compression en cuivre et les joints toriques de retour de carburant-, garantissant une couverture d'approvisionnement unique-pour un cycle de reconditionnement complet.

Q6. Quelle est la procédure de nettoyage recommandée pour les alésages des injecteurs avant la réinstallation ?
A.Utilisez unbrosse d'alésage (analogue à 152-0349)avec un solvant doux, suivi d'un séchage à l'air pulsé. N'utilisez jamais de tampons abrasifs ou de brosses métalliques sur les surfaces internes du corps de l'injecteur ou du manchon.
