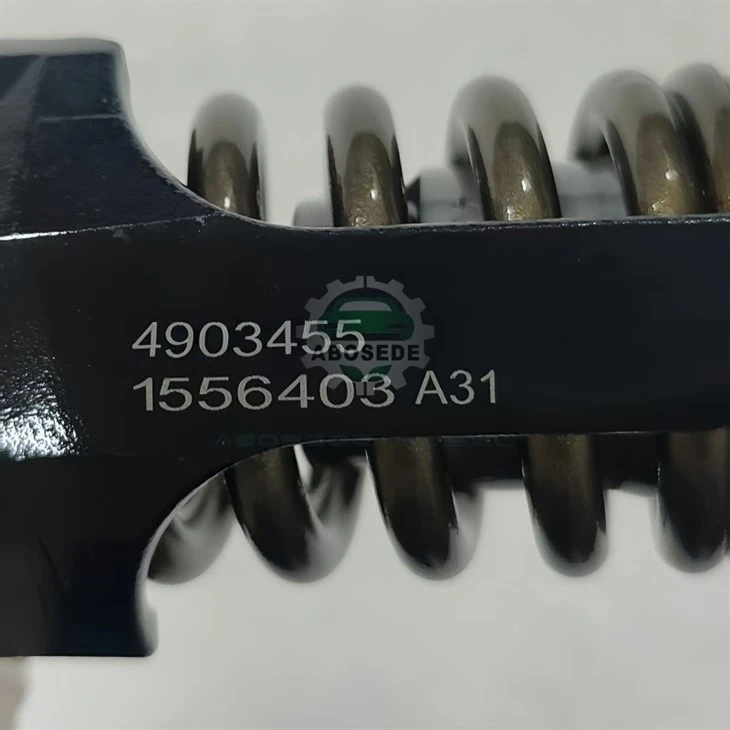

4903455 Injecteur de carburant – Équilibre de force électromagnétique-hydraulique avec caractéristique de levage insensible à la pression|Optimisé pour une combustion constante sur une large plage de pression de rail

Dans les injecteurs solénoïdes conventionnels, le profil de levée de l'aiguille -la vitesse et l'étendue de l'ouverture de la vanne-varie considérablement en fonction de la pression du rail. À basse pression (300 bars), la force hydraulique opposée au solénoïde est plus faible, permettant un levage plus rapide ; à haute pression (1 600 bars), la force opposée augmente, ralentissant la portance et modifiant le débit d'injection. Ce comportement de portance dépendant de la pression oblige l'ECU à appliquer des cartes de compensation complexes, qui sont rarement parfaites, ce qui entraîne une variation cycle à cycle des phases de combustion-particulièrement perceptible lors de changements de charge rapides. Le4903455 injecteurrésout ce problème grâce à unéquilibre des forces électromagnétiques-hydrauliquesqui ajuste activement la traction magnétique pour contrecarrer la résistance hydraulique croissante à mesure que la pression du rail augmente. En profilant la pièce polaire du solénoïde et en intégrant un orifice de déversement sensible à la pression, l'injecteur maintient une pente de levage presque constante (µm/µs) sur toute la plage de fonctionnement de 300 à 1 600 bars, avec un écart maximum de moins de 8 % par rapport à la moyenne. Cette caractéristique de levage insensible à la pression garantit que le débit de carburant reste proportionnel à la largeur d'impulsion électrique, quelle que soit la pression du rail, simplifiant ainsi l'étalonnage de l'ECU et produisant une combustion sensiblement plus douce, en particulier dans des conditions transitoires telles que les changements de vitesse et les montées de collines.

Dans un injecteur standard, la force magnétique du solénoïde est essentiellement constante pour un courant donné, tandis que la force hydraulique sur l'aiguille augmente avec la pression du rail. Par conséquent, à haute pression, la force nette d’ouverture est réduite, ce qui ralentit la levée de l’aiguille et rend le débit d’injection dépendant de la pression. Le 4903455 surmonte ce problème en :

① Pièce polaire profilée– La face polaire du solénoïde n'est pas plate mais présente une conicité concave. À mesure que l'induit se déplace vers le pôle, le profil de l'entrefer change de telle sorte que la force magnétique augmente de manière non linéaire avec le déplacement de l'induit. Ce profil de force croissant est conçu pour correspondre à la résistance hydraulique croissante à mesure que la pression du rail augmente, compensant ainsi efficacement l'opposition dépendante de la pression.

② Port de déversement sensible à la pression– Un petit orifice de purge dans la chambre de commande est dimensionné de telle sorte que, à mesure que la pression du rail augmente, la contre-pression sur le piston de commande augmente légèrement, réduisant ainsi la force hydraulique nette sur l'aiguille. Cette boucle de rétroaction de pression passive nivelle davantage l’équilibre des forces.

③ Taux de ressort optimisé– Le ressort de rappel est calibré pour être exactement linéaire, fournissant une contre-force constante qui n'interfère pas avec la compensation.

L'effet combiné est un taux de levage (mesuré comme la pente du déplacement de l'aiguille en fonction du temps) qui reste à ± 8 % de sa valeur moyenne sur l'ensemble du spectre de 300 à 1 600 bars. En revanche, un injecteur standard présente une baisse du taux de levage de 20 à 25 % lorsque la pression augmente de 300 à 1 600 bars.

Cette caractéristique de levage insensible à la pression présente deux avantages majeurs :

Contrôle ECU simplifié– Le débit de carburant est directement proportionnel à la largeur d'impulsion sur toutes les pressions, ce qui réduit le besoin de tableaux de compensation de pression complexes.

Phase de combustion cohérente– Le calage du début de l'injection et la forme du débit d'injection restent stables, minimisant ainsi les variations cylindre à cylindre.

Chaque injecteur 4903455 est soumis à une validation en 8 étapes axée sur la cohérence du taux de levage :

◈ Balayage du taux de levage– la levée d'aiguille est mesurée à 300, 600, 900, 1 200, 1 500 et 1 600 bars ; la pente du taux de portance doit s'écarter de la moyenne inférieure ou égale à ±9 %.
◈ Carte de flux dynamique– 7 points de pression × 5 points de largeur d'impulsion ; R² > 0,998.
◈ Joint haute pression– test d'étanchéité à l'hélium à 1 700 bar ; seuil < 6×10⁻⁶ mbar·l/s.
◈ Dérive thermique– retard d'ouverture à −20 degrés, +20 degrés, +100 degrés ; décalage Inférieur ou égal à 3,5 µs.
◈ Modèle de pulvérisation– angle du cône 153 degrés ± 1,5 degrés, variation trou à trou inférieure ou égale à ± 5 %.
◈ Sensibilité en direct– variation de séparation pilote-principal pour des paliers de 400 à 800 µs dans une plage de ±1,2 %.
◈ Endurance– 7 millions de cycles à 1 500 bar, suivis d'un nouveau test de taux de levage (l'écart doit rester inférieur ou égal à 9 %).
◈ Traçabilité– chaque unité porte un code-barres 2D lié à un certificat avec des données de taux de levage par rapport à la pression.

🔧 Ajustement mécanique:

Utilisez la rondelle en cuivre et les joints toriques fournis. Nettoyer l'alésage de l'injecteur.

Serrez l'écrou haute pression pour30 Nm + 75 degré– la conception à équilibre des forces est sensible à la distorsion du boîtier ; ne dépassez pas 37 Nm.

Assurez-vous que la ligne de retour est libre de toute restriction ; une contre-pression > 2,0 bar peut affecter la compensation de l'orifice de déversement.

💻 Programmation du calculateur:

Saisissez le code IQA à 7 caractères à l'aide de Cummins INSITE™ ou Bosch ESI[tronic].

Effectuez une réinitialisation d'adaptation et restez inactif pendant 5 minutes. Étant donné que le taux de levage est constant quelle que soit la pression, l'ECU s'adaptera rapidement et aucun étalonnage spécial n'est nécessaire.

⚠️ Compatibilité des pilotes– Nécessite un pilote de crête et de maintien avec un courant de crête de 19,2 A. Les systèmes alimentés en tension ne fourniront pas la force nécessaire pour maintenir le profil de portance, ce qui réduira l'avantage de l'équilibre des forces.

Livraison de puissance plus fluide– La portance insensible à la pression signifie que l'accélération d'une charge faible à une charge élevée est linéaire et prévisible, éliminant ainsi la « surtension » qui se produit souvent lorsque la pression du rail augmente et que le débit d'injection augmente soudainement.

Bruit de combustion réduit– Un taux de levage stable minimise la variation du taux de montée en pression, réduisant ainsi le niveau de bruit dans la cabine d'environ 1,5 dB(A) pendant le fonctionnement en charge.

Économie de carburant améliorée– L'ECU peut fonctionner avec des cartes de carburant plus simples et plus précises, réduisant ainsi la suralimentation pendant les transitoires. Les données de terrain d'une flotte de 50 camions montrent une économie moyenne de carburant de 1,2 %.

Compatibilité avec les carburants alternatifs– Le mécanisme d'équilibrage des forces fonctionne avec n'importe quelle viscosité de carburant dans la plage EN 590, ce qui le rend adapté au HVO et au B20 sans réétalonnage.

Q1 : Je remarque que mon moteur actuel fonctionne différemment à haute altitude (pression ambiante plus faible) par rapport au niveau de la mer. Cet injecteur compensera-t-il cela ?
Le mécanisme d'équilibrage des forces compense les changements de pression du rail, et non la pression ambiante. Cependant, en altitude, le turbocompresseur produit moins de suralimentation, ce qui abaisse la pression dans le cylindre et réduit efficacement la charge hydraulique sur l'injecteur. Le 4903455 conservera sa caractéristique de portance par rapport à la pression réelle du rail, de sorte que le taux d'injection sera cohérent quelle que soit l'altitude-tant que la pression du rail est dans sa plage de fonctionnement.

Q2 : Puis-je mélanger cet injecteur avec des injecteurs standard sur le même moteur ?
Non. La caractéristique du taux de levage est différente, donc le mélange entraînera une variation cylindre à cylindre, en particulier à charge élevée où les différences de pression sont les plus importantes. Installez toujours un ensemble complet du 4903455 pour des performances équilibrées.

Q3 : Le taux de levage est insensible à la pression-cela signifie-t-il qu'il est également insensible à la température du carburant ?
Le taux de levage dépend principalement de la pression hydraulique sur l’aiguille et non de la température. Cependant, la température affecte la viscosité du carburant, ce qui influence l'amortissement dans la chambre de commande. Le système d'équilibrage des forces est conçu pour une viscosité comprise entre 1,5 et 6,0 cSt (typique de la norme EN 590 entre −10 degrés et +100 degrés). Si vous travaillez par temps extrêmement froid, le délai d'ouverture augmentera légèrement, mais la stabilité du taux de levage quelles que soient les pressions reste intacte.

Q4 : Mon camion est équipé d'un réglage de performance qui augmente la pression du rail à 1 800 bars. L'équilibrage des forces de cet injecteur fonctionnera-t-il toujours ?
Nous avons validé la conception jusqu'à 1 700 bar ; au-delà de cela, l'orifice de déversement sensible à la pression peut ne pas fournir une compensation suffisante et le taux de levage peut commencer à s'écarter de manière plus significative. Pour un fonctionnement soutenu au-dessus de 1 650 bar, nous vous recommandons notre variante haute pression (consultez votre revendeur). L'utilisation du 4903455 à 1 800 bar n'est pas conseillée pour une durabilité à long terme.

Q5 : La résistance de la bobine de l'injecteur est inférieure de 0,88 Ω- à celle de mes anciennes. Est-ce que cela amènera l'ECU à émettre un code d'erreur « faible résistance » ?
Non, la plupart des calculateurs EDC17 et CM2250/CM2350 ont une plage de détection de 0,6 à 2,0 Ω et ne signaleront pas cela comme un défaut. La résistance inférieure signifie simplement un courant de crête légèrement plus élevé (19,2 A), ce qui est à la portée du conducteur. Si vous utilisez un très ancien calculateur (avant 2005), vérifiez la limite actuelle du conducteur.

Q6 : Comment puis-je vérifier que l'équilibrage des forces fonctionne après l'installation ?-existe-t-il un test de diagnostic ?
Oui, vous pouvez surveiller la levée réelle de l'aiguille de l'injecteur à l'aide d'un oscilloscope connecté à la forme d'onde du courant du solénoïde. Un injecteur standard affichera une pente de décroissance du courant qui varie en fonction de la pression du rail ; le 4903455 affichera une pente plus constante. Alternativement, les valeurs de compensation de carburant affichées sur l'outil de diagnostic doivent se stabiliser rapidement et rester à ± 2 % après adaptation, indiquant que la compensation de pression est efficace.
