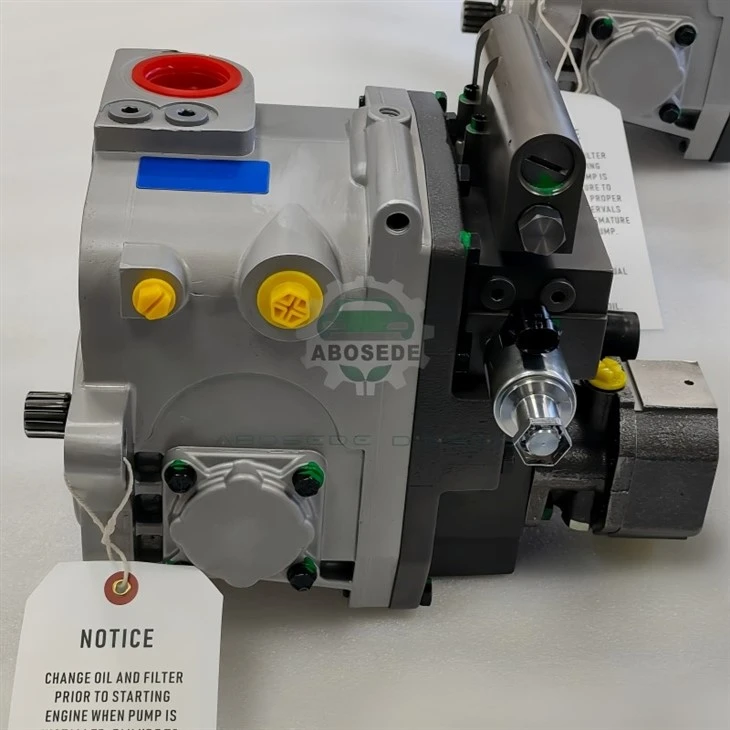

Pompe d'injection de carburant 30R-0083 – Stabilité du débit à faible-vitesse et compensation du gradient de pression inverse-pour les applications à charge lourde Caterpillar 3412

Dans les-moteurs diesel de gros calibre, la pompe d'injection ne fonctionne pas de manière isolée-elle doit surmonter les variations de contre-pression-des conduites à haute-pression, la levée de l'aiguille de l'injecteur et la pression de la chambre de combustion. Le30R-0083(Caterpillar OEN) aborde un phénomène hydraulique spécifique appelégradient de pression inverse-: une condition dans laquelle les ondes de pression réfléchies par l'injecteur s'opposent momentanément à la course de refoulement de la pompe, réduisant ainsi l'entrée efficace du carburant. Cette variante de pompe intègre ununi-flux unidirectionnel-vanne de restrictiondans le support de soupape de refoulement et un ressort de rappel de piston modifié, qui, ensemble, maintiennent un différentiel de pression positif pendant toute la durée de l'injection-même à des vitesses de démarrage aussi basses que 150 tr/min. Le résultat est une distribution de carburant fiable dans des conditions de haute-résistance, particulièrement critiques pour les scénarios de démarrage à froid-et les déplacements prolongés à basse vitesse-(par exemple, opérations de treuil ou entraînements de fraisage).

Le 30R-0083 conserve le diamètre de piston standard de 10,0 mm mais introduit des valves et des jeux uniques :

Paramètre	30R-0083	600-0624 (mise en forme des tarifs)	0R-2236
Jeu piston/baril	0,003 à 0,004 mm (catégorie A)	0,002 à 0,003 mm (A+)	0,003 à 0,004 mm
Type de vanne de refoulement	Uni-réducteur de débit + contrôle standard	Amortissement à deux niveaux-	Standard
Diamètre de l'orifice de restriction	0,6 mm (intégré)	0,8 mm (amortissement uniquement)	1,0 mm (pas de limiteur)
Précharge du ressort de rappel	55 N (supérieur à la norme)	48 N	50 N
Tolérance maximale de contre-pression-	12 MPa (réflexion linéaire)	8 MPa	6 MPa
Débit maximal de carburant à 1 600 tr/min	370 mm³/course	380 mm³/course	400 mm³/course

L'orifice de restriction de 0,6 mm crée une chute de pression calibrée qui garantit que la pression de sortie de la pompe reste au moins 5 MPa au-dessus de la pression d'ouverture de la buse de l'injecteur tout au long du cycle d'injection, « protégeant » efficacement le piston des perturbations de flux inversé.

Des tests au banc effectués à des vitesses variables (300 à 2 000 tr/min) révèlent un effet distinctifrétention de linéaritéà bas régime :

À300 tr/min(simulation de démarrage à froid) : fournit 45 mm³/course avec des fluctuations de pression < ±0,5 MPa-comparables aux performances de ralenti à chaud, permettant des démarrages à froid plus propres.

À800 tr/min(ralenti à chaud) : maintient 82 mm³/course avec<2% cyclic variation, even when the injector back-pressure fluctuates.

À1 600 tr/min(point de fonctionnement typique pour la propulsion marine) : atteint 370 mm³/course avec un temps de montée en pression de 0,25 ms-suffisamment rapide pour prendre en charge une réponse rapide de l'accélérateur sans les oscillations de pression observées dans les pompes standard.

La capacité de la pompe à maintenir le débit lors de transitoires de charge sévères se reflète dans leindice de récupération(temps de stabilisation à moins de 2 % de la cible après un pas de charge de 50 %) : 0,9 seconde pour le 30R-0083 contre 1,6 seconde pour le 0R-2236. Cela fait de la 30R-0083 la pompe de choix pour les applications impliquant des fluctuations rapides de charge, telles que le levage par grue, les machines de pont et les entraînements de pompes hydrauliques.

Cet OEN est le plus souvent spécifié pour :

Treuils auxiliaires marinsetsystèmes de manutention d'ancres-qui fonctionnent à régime partiel mais nécessitent une multiplication immédiate du couple.

Grues sur chenillesetpelles draglinesavec des demandes de charge-élevées et intermittentes.

Propulsion marine avec-hélices à pas fixeen service côtier et fluvial où les changements de profondeur provoquent des variations soudaines de charge.

Broyeurs industrielsetbroyeurs de boisqui rencontrent des bourrages d'alimentation brusques.

La pompe estmoins adaptépour les applications de groupes électrogènes purs-, où le profil de distribution plat du 0R-2236 offre une stabilité de fréquence supérieure. Cependant, pour les applications nécessitant à la fois un couple à faible vitesse-et une capacité d'absorption de charge, le 30R-0083 offre un compromis unique.

Nos unités 30R-0083 reconditionnées sont traitées avec une attention particulière à l'intégrité de l'orifice du restricteur, car tout élargissement dû à l'usure ou à la corrosion rendrait la pompe impossible à distinguer des variantes standard. Le protocole comprend :

Validation du banc de flux-de l'orifice du restricteur à l'aide d'un fluide de test dédié (viscosité-calibrée) pour mesurer la chute de pression exacte à un débit de référence de 5 L/min-confirmé à ±0,5 % de la référence d'usine.

Nettoyage par ultrasonsavec une solution à base de polymère-qui enlève le vernis interne sans attaquer la géométrie-des arêtes vives du restricteur.

Plongeur-correspondance du barilau dégagement de classe A à l'aide d'un système de tri informatisé qui associe les composants ayant des coefficients de dilatation thermique identiques.

Ensemble soupape de refoulementavec tous les nouveaux ressorts, cales et insert de restriction (provenant de fournisseurs approuvés par les OEM).

Étalonnage du régulateuravec une séquence de tests en 6 points qui comprend un spécialétape-récupération de chargemesures; ces données sont fournies sur le certificat d'étalonnage.

Chaque pompe subit un rodage de 30-minutes-à 1 200 tr/min sous une charge variable, avec surveillance en temps réel de la différence de pression à travers le restricteur pour vérifier qu'elle reste dans les tolérances d'usine (±0,2 MPa).

Q1 : Comment puis-je tester si l'orifice du restricteur de ma pompe existante est toujours conforme aux spécifications ?
You can perform a simple bench test using a calibrated flow meter and a dead-head pressure gauge-measure the pressure drop at a constant flow of 5 L/min. If the drop is lower than the factory spec by >5%, l'orifice est usé ; cela a un impact significatif sur la résistance de la pompe aux interférences de contre-pression-et explique souvent un démarrage difficile ou une surtension sous charge.

Q2 : Quels sont les symptômes d'un restricteur usé ou manquant dans le 30R-0083 ?
Les signes les plus courants sont un ralenti irrégulier, en particulier lorsque le moteur est chaud, et un « décalage » notable lorsque l'accélérateur est ouvert brusquement. Vous pouvez également observer des cognements de carburant à basse vitesse en raison d'un retard dans le calage de l'injection provoqué par des ondes de pression inversées-.

Q3 : Puis-je convertir une pompe standard 3412 (par exemple, 10R-1001) en une 30R-0083 en installant simplement le restricteur ?
Non-le 30R-0083 dispose également de différents paramètres de précharge et de régulateur du ressort de rappel du piston. Le simple fait d'ajouter le restricteur à une pompe standard modifierait la courbe de synchronisation de manière imprévisible. Nous pouvons fournir un kit de conversion (ressorts, restricteur et données d'étalonnage) à utiliser uniquement dans notre service de remise à neuf.

Q4 : La pompe fonctionne-t-elle bien dans les climats extrêmement froids, étant donné que le restricteur ajoute une certaine résistance au débit ?
Oui-le restricteur est conçu pour gérer des viscosités allant jusqu'à 50 cSt (typique pour le diesel d'hiver à -20 degrés). En fait, la résistance supplémentaire aide la pompe à s'amorcer plus rapidement car elle empêche le carburant de s'écouler par la soupape de refoulement pendant les périodes d'arrêt. Nous vous recommandons d'utiliser le jeu de filtres à carburant de qualité hiver.

Q5 : Quel est le couple recommandé pour le support de soupape de refoulement dans cette pompe spécifique ?
Nous spécifions 55 N·m ±2 N·m-plus serré que la norme (généralement 45 N·m) pour garantir que l'insert de restriction est correctement comprimé et scellé. Utilisez un nouveau joint en cuivre et appliquez une légère couche de composé antigrippant - sur les filetages.

Q6 : Cette pompe est-elle adaptée aux moteurs fonctionnant avec du carburant à haute teneur en soufre, ce qui a tendance à provoquer une usure rapide ?
L'orifice du restricteur est en acier inoxydable trempé (HRC 58) et résiste à l'érosion causée par les composés soufrés. Cependant, les carburants à haute teneur en soufre-accélèrent l'usure du barillet du piston- ; nous recommandons d'utiliser un additif pour carburant avec un agent lubrifiant et de raccourcir l'intervalle d'entretien pour l'inspection des pistons à 2 000 heures au lieu de 3 500.
